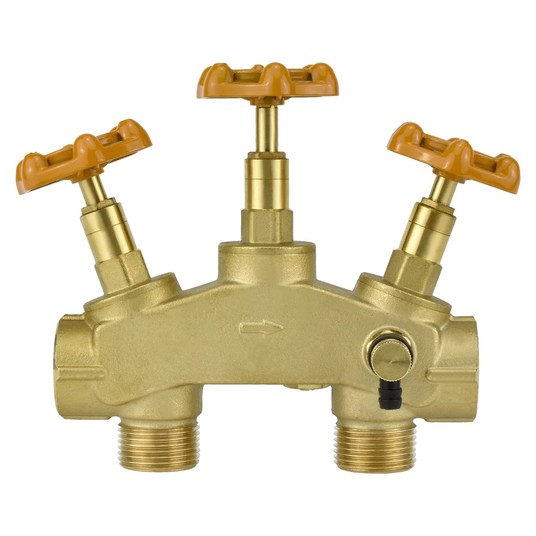

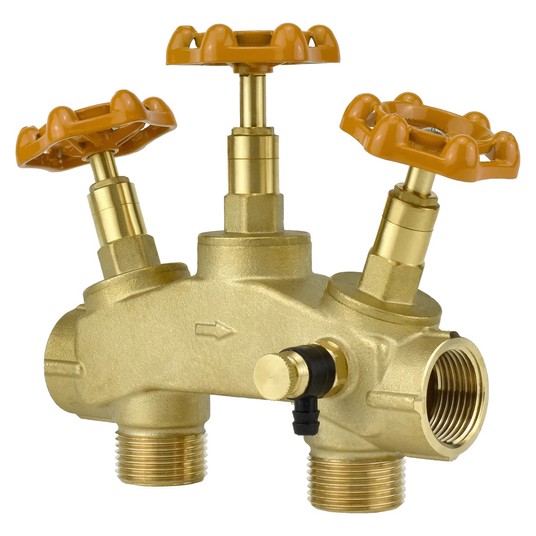

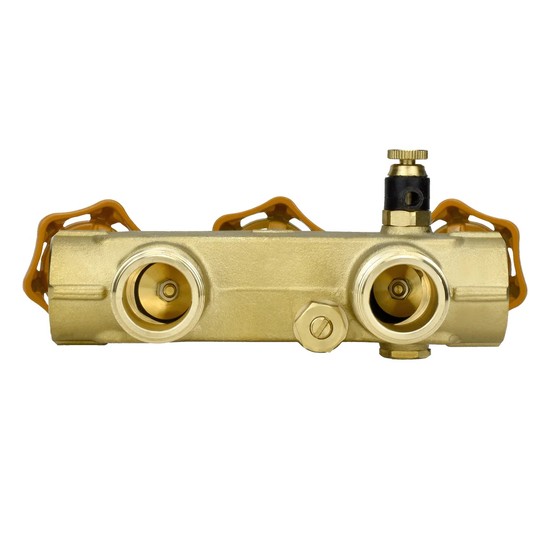

MW - ZAWÓR SERWISOWY BY-PASS 1"

Zastosowanie:

• Podłączenie zmiękczaczy wody, filtrów wstępnych i stacji uzdatniania w instalacjach o ciśnieniu roboczym do 8 bar.

• Wykonanie obejścia (by-pass) podczas regeneracji złoża, prac serwisowych lub czasowego odłączenia urządzenia.

• Pełne odcięcie dopływu wody do urządzenia uzdatniającego bez przerywania zasilania pozostałej części instalacji.

• Pobór próbki wody lub zrzut serwisowy z poziomu jednego korpusu zaworu.

• Zawór przyłączeniowy IBO BY-PASS KOMBI 25-3 znajduje zastosowanie wszędzie tam, gdzie układ uzdatniania wody wymaga szybkiego przełączenia trybu pracy.

Cechy, opis i dane techniczne:

• Jako producent marki IBO opracowaliśmy zawór BY-PASS KOMBI 25-3 jako element osprzętu integrujący w jednej obudowie trzy funkcje: obejście (by-pass), zawór odcinający oraz zawór poboru wody / spustowy. Konstrukcja typu Multiblock pozwala ograniczyć liczbę elementów montażowych i skrócić długość zabudowy w instalacji.

• Korpus, pokrywa, nakrętka, trzpień, blokada przepływu oraz korek rdzeniowy zostały wykonane z mosiądzu CW617N. Uszczelnienia stanowią o-ringi i uszczelki z NBR oraz uszczelka aluminiowa, a pokrętła wykonano z tworzywa sztucznego. Taki dobór materiałów odpowiada za szczelność i odporność na warunki typowe dla instalacji wodnych w obiektach budowlanych.

• Zawór wyposażono w gwinty G1" (wewnętrzny i zewnętrzny), kompatybilne ze standardowymi przyłączami zmiękczaczy. Dopuszczamy montaż w pozycji poziomej lub pionowej, co ułatwia dostosowanie do układu rurociągów.

Podstawowe parametry pracy:

• Maksymalne ciśnienie pracy: 8 bar

• Maksymalna temperatura wody: 40 °C

• Maksymalna temperatura otoczenia: 40 °C

• Przyłącze: G1" (wewnętrzne / zewnętrzne), średnica nominalna DN 25

• Rozstaw przyłączy: 90 mm

• Długość montażowa: 160 mm

• Wymiary (dł. / szer. / wys.): 160 / 80 / 203 mm

• Masa: 1,6 kg

• Konserwacja: niewymagana w warunkach pracy zgodnych z dokumentacją

Zawór IBO BY-PASS KOMBI 25-3 powinien być eksploatowany wyłącznie w warunkach określonych w dokumentacji technicznej producenta. Szczegółowe parametry i schematy montażowe znajdują się w karcie katalogowej produktu.
